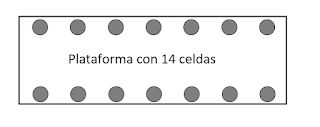

Las básculas camioneras son básculas en las que pueden ser pesados como su nombre lo dice camiones. El alcance de estas básculas puede ser de 100 toneladas. En un caso particular las báscula cuenta con 14 celdas de carga que hacen posible el pesaje hasta este alcance claro que además están las cajas de suma. Las celdas pueden llegar a dañarse y cuando esto sucede la determinación de que celda es la dañada puede ser una tarea laboriosa; conozco dos maneras; una es checando celda por celda o la otra es realizando una prueba de excentricidad que nos permita determinar en que sección esta la celda dañada. Una vez que se determina que celda o celdas son las dañadas se procede con el cambio. Compartiré el vídeo del cambio de una celda donde se utiliza un Gato hidráulico, para levantar la plataforma en el punto donde se reemplazará la celda para este caso con una capacidad de levantar 25 toneladas; siempre que se realizada esta tarea estar consciente del peligro de que caiga el gato por lo que hay que estar muy pendientes de las manos.

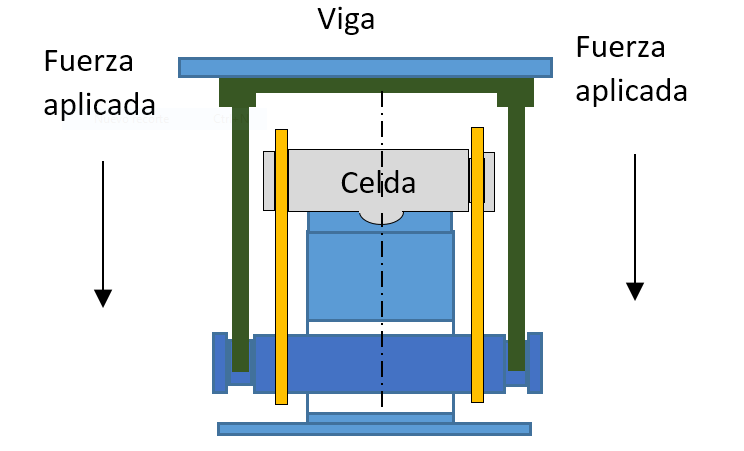

Primero un dibujo de como esta colocada la celda y como actúa la fuerza sobre ella.
Explico: la estructura verde esta soldada en un punto de los lados largos de la plataforma, la parte inferior donde descansa la celda esta fija a un pilote, las barras amarillas son son dos placas rectangulares que conecta a la celda con la barra cilíndrica en color azul, sobre la barra azul se aplica la fuerza de la plataforma a través de la estructura verde lo que provoca que se transfiera fuerza a través de las placas amarillas a la celda y esto provoca los cambios en resistencia y milivoltaje que son enviados a la caja de sumas.
Aquí el vídeo del cambio de la celda de carga.
